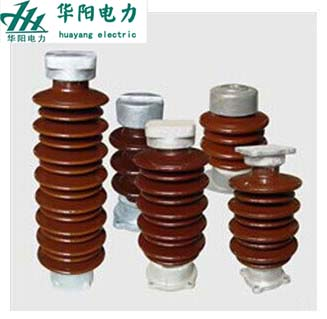

支柱绝缘子

基本信息：

棒形支柱绝缘子概括（简称柱式绝缘子）

用来支持导线并使其绝缘的器件称为绝缘子。支柱绝缘子由陶瓷件，上下玛钢法兰三部分组成。

英文名称：Post insulator

正式名称：棒形支柱绝缘子也称支柱绝缘子

简名：绝缘子

(1)户内式支柱绝缘子，主要由瓷件和胶装于两端的金属附件组成。由于瓷件与金属附件胶装的方式不同，又可分为内胶装、外胶装、联合胶装。

1)内胶装是将铸铁底座和铸铁帽用水泥胶合剂装在瓷件的外表面。

2)外胶装是将铸铁附件用水泥胶合剂装在瓷件的孔内。

3)联合胶装是将铸铁帽采用内胶装，铸铁底座采用外胶装。

内胶装可以降低绝缘子的绝缘高度，但机械强度不如外胶装和联合胶装。

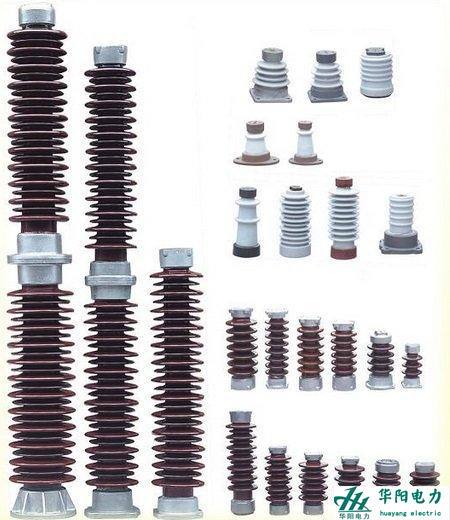

(2)户外式支柱绝缘子。户外式支柱绝缘子分为针式绝缘子和实心棒式绝缘子。

1)针式绝缘子主要由瓷件、铸铁帽和具有法兰的装脚组成。一般使用在35kV及以下电压等级。

2)实心棒式绝缘子主要由实心棒瓷件和铸铁法兰胶装而成。可以将多个实心棒式绝缘子组装成不同电压等级，在10kV以上电压等级中被广泛使用。在220～1000kV电压等级中，可由几个棒式绝缘子组装而成。

支柱绝缘子具有结构紧凑、表面光滑、不吸水分、具有足够的绝缘强度和机械强度等优点。

型号：

ZA-6T   ZA-10T   ZA-35T   ZB-6T   ZB-10T   ZD-10F

ZC-10F   ZD-20F   ZC-20F    ZD-35D     ZC-35F  ZL-10

ZL-20   ZN-10   ZS-10/4   ZS-20/8    ZS-20/10    ZS-20/16

ZS-20/20   ZS-20/30   ZS-35/4   ZSW-10/4   ZSW-20/8   ZSW-20/10    ZSW-20/16    ZSW-20/20    ZSW-20/24

ZSW-20/30    ZSW-35/4     ZSW-35/6     ZSW-35/8

ZSW-35/10    ZSW-35/16    ZSW-66/4     ZSW-66/6

ZSW-66/8     ZSW-66/10    ZSW-66/16    ZSW-72.5/4

ZSW-72.5/6   ZSW-72.5/8    ZSW-72.5/10   ZSW-72.5/16

ZSW-35/6     ZSW-35/8     ZSW-35/10     ZSW-35/16

ZSW-40.5/4    ZSW-40.5/6   ZSW-40.5/8     ZSW-40.5/10

ZSW-40.5/16   ZS-110/6     ZS-110/4        ZS-110/8

ZS-110/12      ZSW-126/4   ZSW-126/6      ZS-126/8

ZS-126/12     ZSW-110/4     ZSW-110/6     ZSW-110/8

ZSW-110/12    ZSW-126/4    ZSW-126/6      ZSW-126/8

ZSW-126/12    ZS-220/4      ZS-220/6        ZS-220/8

ZS-220/12      ZS-252/4      ZS-252/6        ZS-252/8

ZS-252/12      ZS-252/16     ZSW-252/4      ZSW-252/6

ZSW-252/8     ZSW-252/12
