Zn63(vs1)-12系列户外高压真空断路器

概述

ZN63(VSI)-12系列户内高压真空断路器是三相交流50Hz,额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，固定式也可配用于XGN系列固定式开关柜。

产品型号及含义

使用环境条件

环境温度：不高于40℃,不低于－10℃(允许在－30℃时储运）。

海拔高度：不超过1000m.(若需增高海拔，则额定绝缘水平相应提高）。

相对湿度：日平均值不大于95%,饱和蒸汽压日平均值不大于2.2x10-3MPa,月平均不大于1.8x10-3MPa.

地震烈度：不超过8级。

无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

序号	项目		单位	数据
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流(A)额定		A	630,1000 1250	1250,1600 2000,2500	1250,1600 2000,3150	2000,2500 3150
4	短路开断电流		kA	20/25	31.5	40	50
5	额定短路关合电流		kA	50/63	80	100	125
6	额定峰值耐受电流		kA	50/63	80	100	125
7	4S额顶短时耐受电流		kA	20	31.5	40	50
8	额定绝缘水平	工频耐压(额定开断前后)	kV	42(断口48)
		冲击耐压(额定开断前后)	kV	75(断口84)
9	额定操作顺序			分-0.3S-合分-180-合分
10	机械寿命		次	20000
11	额定短路开断电流开断次数		次	50
12	操动机构额定合闸电压(直流)		V	110,220
13	操动机构额定分闸电压(直流)		V	110,220
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	4±0.5
16	三相分、合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		S	≤0.05
19	平均合闸速度		S	≤0.08
20	分闸时间		ms	≤50
21	合闸时间		ms	≤100
22	各项主回路电阻		1 Ω	≤40
23	动静头允许磨损累计厚度		mm	3

主要技术参数

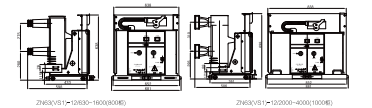

外形及安装尺寸

VS1(VBM7)-12系列侧装式户内高压真空断路器

概述

VSI-12型侧装式（VBM7)真空断路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用。由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。

VSI-12型侧装式（VBM7)真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统

使用环境条件

环境温度：不高于40℃,不低于－10℃(允许在－30℃时储运）。

海拔高度：不超过1000m.(若需增高海拔，则额定绝缘水平相应提高）。

相对湿度：日平均值不大于95%,饱和蒸汽压日平均值不大于2.2x10-3MPa,月平均不大于1.8x10-3MPa.

地震烈度：不超过8级。

无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

序号	项目		单位	数据
1	额定电压		kV	12
2	最高工作电压		kV	630	630	630
3	额定电流(A)		A	1250	1250	1250
4	额定短路开断电流		kA	20	25	31.5
5	额定短路关合电流		kA	50	63	80
6	额定峰值耐受电流		kA	50	63	80
7	4S额顶短时耐受电流		kA	20	25	31.5
8	额定绝缘水平	工频耐压(额定开断前后)	kV	42(断口48)
		冲击耐压(额定开断前后)	kV	75(断口84)
9	额定操作顺序			分-0.3S-合分-180-合分
10	机械寿命		次	1000
11	额定短路开断电流开断次数		次	50
12	操动机构额定合闸电压(直流)		V	110.220
13	操动机构额定分闸电压(直流)		V	110.200
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	3.5±0.5
16	三相分、合闸弹跳时间		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	0.9-0.12
19	平均合闸速度		m/s	0.4-0.8
20	分闸时间	最高操作电压下		≤0.05
		最低操作电压下		≤0.08
21	合闸时间		S	≤0.1
22	各项主回路电阻		n	60 60
23	动静头允许磨损累计厚度		mm	3

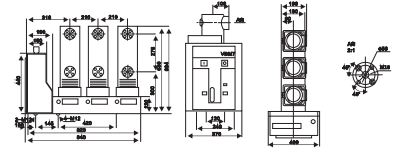

外形及安装尺寸
