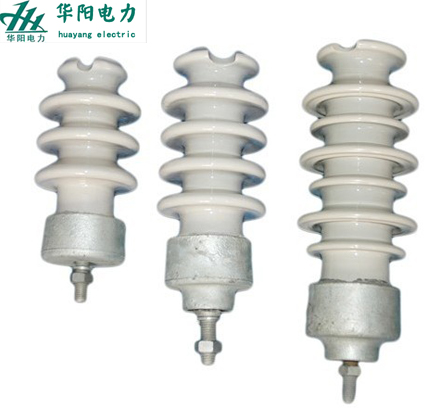

高压线路柱式瓷绝缘子

基本信息：

高压线路柱式瓷绝缘子概括（简称柱式绝缘子）

用来支持导线并使其绝缘的器件称为绝缘子。柱式绝缘子由陶瓷件，钢帽或螺套三部分组成。

英文名称：Post insulator

正式名称：高压线路柱式绝缘子也称柱式绝缘子

简名：绝缘子

高压线路柱式绝缘子由瓷件和钢碗、螺套组成，瓷件与钢碗（或螺套）用硅酸盐水泥胶合剂接为一体。瓷件表面为白色或棕色等，钢脚表面为热镀锌。

适用范围：

用于标称电压高于1000V，频率不大于100HZ，海拔不超过1000M，普通地区和中、重污秽地区的交流电力线路中绝缘和支持导线用，其安装地点的环境温度在-400C--+400C之间。

GB/T 21206  产品代号说明如下：

1. 线路柱式绝缘子用字母R表示。R后的数字表示弯曲破坏负荷(KN),随后的字母E或J表示金属附件外胶装或内胶装。再后的字母T、C或H分别表示顶部绑扎型、直立型安装的顶部线夹型或水平安装的顶部线夹型。

2. 后缀的数字表示规定的雷电冲击耐受电压（峰值）KV

3. 后缀字母N或L分别表示标准的或较长的爬电距离

   例如：R12.5ET125N,160,305,400

         R----线路柱式绝缘子；12.5---最小弯曲破坏负荷12.5KN；E---外交装；T----顶部绑扎型；125---雷电冲击耐受电压125KV；N---标准爬电距离；160---绝缘件公称直径；305---公称总高度；400---公称爬电距离。

   高压线路柱式瓷绝缘子（型号）：

         R12.5ET125N,160,305,400、  R12.5JT125N,160,305,400、R12.5ET150N,170,336,534、R12.5JT150N,170,336,534、R12.5ET170N,170,370,580、R12.5JT170N,170,370,580、R12.5ET200N,180,430,620、R12.5JT200N,180,430,620、R12.5ET250N,190,510,860、R12.5JT250N,190,510,860、R12.5ET325N,190,510,860 、  R12.5JT325N,190,510,860、

         R12.5ET75L,160,190,250、R12.5JT75L,160,190,250、R12.5ET95L,165,222,350  、R12.5ET95L,165,222,350、R12.5ET125L,170，305,530、 R12.5ET125L,170，305,530、R12.5ET170L,180，370,720、R12.5JT170L,180，370,720、R12.5ET200L,190，430,900、R12.5JT200L,190，430,900、R12.5ET250L,200，510,1140、R12.5JT250L,200，510,1140、R12.5ET325L,210，660,1450、R12.5JT325L,210，660,1450、

   R12.5ET125N、R12.5ET150N、R12.5ET170N、R12.5ET200N

   R12.5ET250N、R12.5ET325N

   R12.5JT125N、R12.5JT150N、R12.5JT170N、R12.5JT200N

   R12.5JT250N、R12.5JT325N
