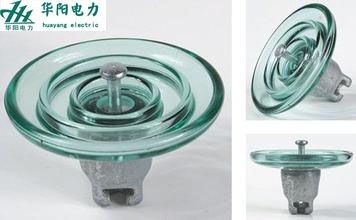

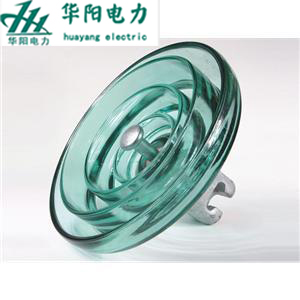

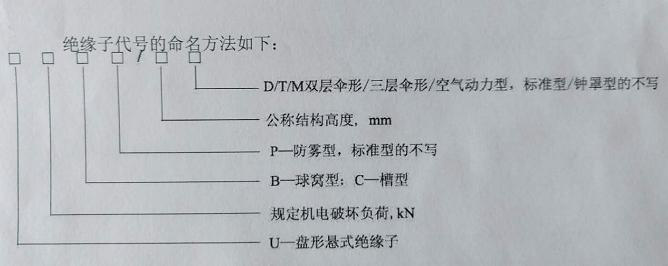

LXY-70玻璃绝缘子标准型 玻璃绝缘子 基本信息: 钢化玻璃绝缘子概括(简称玻璃绝缘子) 用来支持导线并使其绝缘的器件称为绝缘子。该绝缘子器件由玻璃制成,称为玻璃绝缘子;目前用在线路中最广泛的是钢化玻璃绝缘子。玻璃绝缘子由玻璃件,钢帽,钢脚三部分组成。 英文名称:Glass insulator 正式名称:玻璃绝缘子也称玻璃钢化绝缘子 简名:绝缘子 拼音:boli jueyuan zi 标准型防污型 玻璃绝缘子优点: 玻璃绝缘子在生产和运行的头几年,就发现它比瓷绝缘子有如下一系列优点: 由于玻璃绝缘子表层的机械强度高,使表面不易发生裂缝。玻璃的电气强度一般在整个运行期间保持不变,并且其老化过程比瓷要缓慢得多,因此玻璃绝缘子主要由于自损坏而报废,在运行第一年内发生,可是瓷绝缘子的缺陷只有在运行几年以后才开始发现。 采用玻璃绝缘子,可以取消在运行过程中绝缘子进行的带电定期预防性试验。这是因为钢化玻璃的每种损坏都会造成绝缘子的破坏,运行人员在巡线时很容易发现它。当绝缘子损坏时,钢帽和铁脚附近的玻璃碎片被卡住,绝缘子剩余部分的机械强度足以防止绝缘子串断脱。玻璃绝缘子自破率是衡量产品质量的重要指标之一, 也是当前输电工程招、投标时评标的质量依据。 玻璃绝缘子缺点: 用来制造玻璃绝缘子的原料,就其本身成份来说,比制造电瓷用的原料更为稳定,为稳定玻璃的电气特性和机械特性创造了良好的条件。 由于玻璃的透明性,在外形检验时容易发现细小裂缝以及各种内部缺陷和损伤。 玻璃的机电性能比瓷的高得多,制造同等类型的绝缘子,而其尺寸和重量比瓷绝缘子要小得多。 玻璃绝缘子测量: 绝缘子子绝缘电阻测量 (1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。测量的目的是检查绝缘子的绝缘状况,发现绝缘子的绝缘劣化和绝缘击穿等缺陷。 (2)35~220kV架空送电线路的绝缘子绝缘电阻测量推荐使用5000V兆欧表进行测量。 1.绝缘电阻合格的标准 (1)新装绝缘子的绝缘电阻应大于或等于500MΩ。 (2)运行中绝缘子的绝缘电阻应大于或等于300MΩ。 2.绝缘子劣化判定原则 (1)绝缘子绝缘电阻小于300MΩ,而大于240MΩ可判定为低值绝缘子。 (2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。 复合绝缘一般不采用本方法测试绝缘电阻。 3.导致盘型悬式绝缘子劣化的原因 (1)温度的影响,温度对绝缘电阻影响很大,绝缘电阻随温度上升而减小。原因是温度升高,绝缘介质的极化加剧,电导增加使绝缘电阻下降,变化的原因与温度变化程度和绝缘材料的性质、结构等有关。 (2)湿度的影响,湿度对表面泄漏电流的影响较大,原因是绝缘表面吸附潮气,形成水膜,会使绝缘电阻明显下降。 (3)绝缘子机械过载造成的劣化。 (4)瓷件吸湿性劣化。 (5)瓷件内外应力重叠性劣化。 (6)瓷绝缘子热膨胀造成的劣化。 (7)钢帽浇装水泥饱和膨胀性劣化。 (8)钢帽浇装水泥冻结膨胀性劣化。 (9)钢帽、钢脚电腐蚀性劣化。 (10)绝缘子过电压造成的劣化。 (11)绝缘子内部缺陷造成的劣化。 测量绝缘子电阻的注意:湿度较大时应暂停测量。 4.测量方法 对于单元件的绝缘子,只能在停电的情况下测量其绝缘电阻,相关规程中规定,采用2500V及以上的兆欧表。目前使用较多的是2500V和5000V兆欧表,也有电压更高的专门仪器。但实际上,在1*104MΩ以内,精度相同的2500V和5000V兆欧表,在相同的湿度下测量的绝缘电阻基本相同。在所测绝缘电阻大于1*104MΩ时,2500V兆欧表无法读出准确的绝缘电阻值,只能按∞记数。而5000兆欧表则可取的最大绝缘电阻可达2*105MΩ。 对于多元件组合的绝缘子,可停电、也可带电测量其绝缘电阻。其方法是用高电阻接至带电的绝缘子上,使测量绝缘电阻的兆欧表处于地电位,从测得的绝缘电阻中减去高电阻的电阻值,即为被测绝缘子的绝缘电阻值。带电测量绝缘子绝缘电阻的原理接线如图4—1所示。图4—1中,R为高电阻杆中的电阻,阻值按10~20kΩ/V、长度按0.5~105kV/cm选择,每单位电阻容量为l~2W;C为接地电容,可使兆欧表处于地电位,C的绝缘电阻应达到兆欧表的最大量限,以保证测量的准确度。C的电容量为0.01~0.05μF,应能承受3000V以上的直流电压。 5.判断 (1)针式支柱绝缘子的每一元件和每片悬式绝缘子的电阻不应低于300MΩ。 (2) 500kV悬式绝缘子的绝缘电阻不低于500MΩ。 值得注意的是,测量多元件支柱绝缘子每一元件的绝缘电阻时,应在分层胶合处绕铜线,然后接到兆欧表上,以免在不同位置测得的绝缘电阻数值相差太大,而造成误判断。
