玻璃绝缘子

基本信息：

钢化玻璃绝缘子概括（简称玻璃绝缘子）

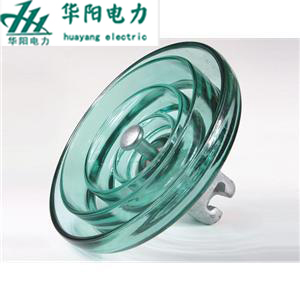

用来支持导线并使其绝缘的器件称为绝缘子。该绝缘子器件由玻璃制成，称为玻璃绝缘子；目前用在线路中最广泛的是钢化玻璃绝缘子。玻璃绝缘子由玻璃件，钢帽，钢脚三部分组成。

英文名称：Glass insulator

正式名称：玻璃绝缘子也称玻璃钢化绝缘子

简名：绝缘子

拼音：boli  jueyuan zi

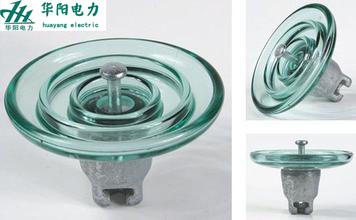

标准型防污型

玻璃绝缘子优点：

 玻璃绝缘子在生产和运行的头几年，就发现它比瓷绝缘子有如下一系列优点：

由于玻璃绝缘子表层的机械强度高，使表面不易发生裂缝。玻璃的电气强度一般在整个运行期间保持不变，并且其老化过程比瓷要缓慢得多，因此玻璃绝缘子主要由于自损坏而报废，在运行第一年内发生，可是瓷绝缘子的缺陷只有在运行几年以后才开始发现。

采用玻璃绝缘子，可以取消在运行过程中绝缘子进行的带电定期预防性试验。这是因为钢化玻璃的每种损坏都会造成绝缘子的破坏，运行人员在巡线时很容易发现它。当绝缘子损坏时，钢帽和铁脚附近的玻璃碎片被卡住，绝缘子剩余部分的机械强度足以防止绝缘子串断脱。玻璃绝缘子自破率是衡量产品质量的重要指标之一, 也是当前输电工程招、投标时评标的质量依据。

玻璃绝缘子缺点：

 用来制造玻璃绝缘子的原料，就其本身成份来说，比制造电瓷用的原料更为稳定，为稳定玻璃的电气特性和机械特性创造了良好的条件。

由于玻璃的透明性，在外形检验时容易发现细小裂缝以及各种内部缺陷和损伤。

玻璃的机电性能比瓷的高得多，制造同等类型的绝缘子，而其尺寸和重量比瓷绝缘子要小得多。

玻璃绝缘子测量：

绝缘子子绝缘电阻测量

(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。测量的目的是检查绝缘子的绝缘状况，发现绝缘子的绝缘劣化和绝缘击穿等缺陷。

(2)35～220kV架空送电线路的绝缘子绝缘电阻测量推荐使用5000V兆欧表进行测量。

1.绝缘电阻合格的标准

(1)新装绝缘子的绝缘电阻应大于或等于500MΩ。

(2)运行中绝缘子的绝缘电阻应大于或等于300MΩ。

2.绝缘子劣化判定原则

(1)绝缘子绝缘电阻小于300MΩ，而大于240MΩ可判定为低值绝缘子。

(2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。

复合绝缘一般不采用本方法测试绝缘电阻。

3.导致盘型悬式绝缘子劣化的原因

(1)温度的影响，温度对绝缘电阻影响很大，绝缘电阻随温度上升而减小。原因是温度升高，绝缘介质的极化加剧，电导增加使绝缘电阻下降，变化的原因与温度变化程度和绝缘材料的性质、结构等有关。

(2)湿度的影响，湿度对表面泄漏电流的影响较大，原因是绝缘表面吸附潮气，形成水膜，会使绝缘电阻明显下降。

(3)绝缘子机械过载造成的劣化。

(4)瓷件吸湿性劣化。

(5)瓷件内外应力重叠性劣化。

(6)瓷绝缘子热膨胀造成的劣化。

(7)钢帽浇装水泥饱和膨胀性劣化。

(8)钢帽浇装水泥冻结膨胀性劣化。

(9)钢帽、钢脚电腐蚀性劣化。

(10)绝缘子过电压造成的劣化。

(11)绝缘子内部缺陷造成的劣化。

测量绝缘子电阻的注意：湿度较大时应暂停测量。

4.测量方法

对于单元件的绝缘子，只能在停电的情况下测量其绝缘电阻，相关规程中规定，采用2500V及以上的兆欧表。目前使用较多的是2500V和5000V兆欧表，也有电压更高的专门仪器。但实际上，在1*104MΩ以内，精度相同的2500V和5000V兆欧表，在相同的湿度下测量的绝缘电阻基本相同。在所测绝缘电阻大于1*104MΩ时，2500V兆欧表无法读出准确的绝缘电阻值，只能按∞记数。而5000兆欧表则可取的最大绝缘电阻可达2*105MΩ。

对于多元件组合的绝缘子，可停电、也可带电测量其绝缘电阻。其方法是用高电阻接至带电的绝缘子上，使测量绝缘电阻的兆欧表处于地电位，从测得的绝缘电阻中减去高电阻的电阻值，即为被测绝缘子的绝缘电阻值。带电测量绝缘子绝缘电阻的原理接线如图4—1所示。图4—1中，R为高电阻杆中的电阻，阻值按10～20kΩ/V、长度按0.5～105kV/cm选择，每单位电阻容量为l～2W;C为接地电容，可使兆欧表处于地电位，C的绝缘电阻应达到兆欧表的最大量限，以保证测量的准确度。C的电容量为0.01～0.05μF，应能承受3000V以上的直流电压。

5.判断

(1)针式支柱绝缘子的每一元件和每片悬式绝缘子的电阻不应低于300MΩ。

(2) 500kV悬式绝缘子的绝缘电阻不低于500MΩ。

值得注意的是，测量多元件支柱绝缘子每一元件的绝缘电阻时，应在分层胶合处绕铜线，然后接到兆欧表上，以免在不同位置测得的绝缘电阻数值相差太大，而造成误判断。

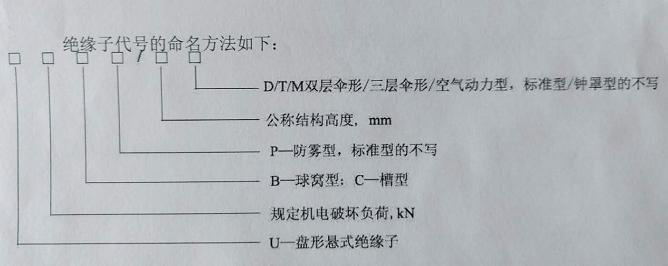

例：

1. U70B/146 ：U---悬式、70KN；B—球窝型连接，标准型；146---结构高度146mm



2. U120BP/146D ：U---悬式、120KN；B—球窝型连接，标准型；P---防污型；146---结构高度146mm；D----（瓷）双层伞形，（玻璃）钟罩型。





3. U160BP/170DT：U---悬式、160KN；B—球窝型连接，标准型；P---防污型；170---结构高度170mm；T----（瓷）三层伞形，（玻璃）双伞型。



4. U120BP/146M ：U---悬式、120KN；B—球窝型连接，标准型；P---防污型；146---结构高度146mm；M----（瓷）（玻璃）空气动力形。



5. U70C(N)：地线绝缘子  U---悬式、70KN；C—槽型连接；N---耐张型。



   玻璃绝缘子(国际标准型号)：

   U70B、U100B、U120B 、U160B 、U210B、U240B 、U300B 、U420B、 U500B。

   玻璃绝缘子(国际防污型号)：

   U70BP、U100BP、U120BP 、U160BP 、U210BP、U240BP 、U300BP 、U420BP、U500BP。

   玻璃绝缘子(国际防污型号)：

   U70BLP、U100BLP、U120BLP 、U160BLP 、U210BLP、U240BLP 、U300BLP 、U420BLP、U500BLP。

   玻璃绝缘子（国际认证标准型号）：

   U70B/146D、U100B/146D、U120B/146D 、U160B/155D、U210B/170D、U240B/170D、U300B/195D 、U420B/205D、U500B/240D.

   玻璃绝缘子（国际认证防污型号）：

   U70BP/146、U100BP/146、U120BP/146 、U160BP/155、U210BP/170、U240BP/170、U300BP/195、U420BP/205、U500BP/240、U70BP/146D、U100BP/146D、U120BP/146D 、U160BP/155D、U210BP/170D、U240BP/170D、U300BP/195D 、U420BP/205D、U500BP/240D.

   U70BLP/146D、U100BLP/146D、U120BLP/146D 、U160BLP/155D 、U210BLP/170D、U240BLP/170D、U300BLP/195D 、   U420BLP/205D、    U500BLP/240D.

   玻璃绝缘子（国际认证空气动力型号）：

   U70BP/146M、U100BP/146M、U120BP/146M 、U160BP/155M、U210BP/170M、U240BP/170M、U300BP/195M、U420BP/205M、U500BP/240M、

   玻璃绝缘子（国际认证地线型号）：

   U70C、U70CN、 U70C/210、U70CN/210、U100C、U100CN、





   （塞迪维尔上海厂家标准型号）：

   FC70/146 、FC100/146 、FC120/146 、FC160/155、  FC160/170，FC210/170 、FC240/170 、FC300/195 、FC420/205、  FC500/240。

   （塞迪维尔上海厂家防污型号）：

   FC70P/146、  FC100P/146 、FC120P/146 、FC160P/155 、FC160P/170 、FC210P/170 、FC240P/180 、FC300P/195 、FC420P/205 、FC500P/240.

   （塞迪维尔上海厂家地线型号）：

   FC70C/210、  FC100C/210、FC70CN/210、  FC100CN/210、

   (南京雷电厂家标准型号)：

   LXY--70、LXY--100、LXY--120 、LXY--160 、LXY--210、LXY--240 、LXY--300 、LXY--420、LXY--500。

    (南京南京雷电厂家防污型号)：

   LXHY4-70、LXHY4-100、LXHY4-120 、LXHY4-160 、LXHY4-210、LXHY4-240 、LXHY4-300 、LXHY4-420、LXHY4-500。LXHY5-70、LXHY5-100、LXHY5-120 、LXHY5-160 、LXHY5-210、LXHY5-240 、LXHY5-300 LXHY5-420、LXHY5-500

   (南京南京雷电厂家地线型号)：

   LXDY-70C、LXDY-70CN、LXDY-100C、LXDY-100CN、





   （山东瑞泰厂家标准型号）：

   LXP- 70、LXP- 100、LXP- 120 、LXP- 160 、LXP- 210、LXP- 240 、LXP- 300 、LXP- 420、LXP- 500.

   （山东瑞泰厂家防污型号）LXWP- 70、LXWP-100、LXWP-120 、LXWP-160 、LXWP-210、LXWP-240 、LXWP-300 、LXWP-420、LXWP-500。

    （山东瑞泰厂家地线型号）：

   LXDP-70C、LXDP-70CN、LXDP-100C、LXDP-100CN、
