瓷复合绝缘子

基本信息：

耐污盘形悬式瓷复合绝缘子概括（简称瓷复合绝缘子）

用来支持导线并使其绝缘的器件称为瓷复合绝缘子。瓷复合绝缘子由陶瓷件，钢帽，钢脚，复合硅橡胶组成。

英文名称：Porcelain composite insulator

正式名称：盘形悬式瓷复合绝缘子也称瓷复合绝缘子

简名：瓷复合绝缘子

一（产品介绍）

瓷复合绝缘子由于防污能力好，可减少使用片数以减少串长，从而可以降低铁塔高度，自身重量轻，可提高铁塔及线路耐覆冰能力，节省大量钢材和占地面积，若开发出大吨位瓷（玻璃）复合绝缘子使用在特高压项目建设中意义更大。据专家测算，500KV线路Ⅲ级污区单回路每一万公里可节省塔材约9800吨，双回路可节省塔材约24200吨；Ⅳ级污区单回路每一万公里可节省塔材约11300 吨，双回路可节省塔材约27900吨。220KV线路Ⅲ级污区单回路每一万公里可节省塔材约2700吨，双回路可节省塔材约5200吨；Ⅳ级污区单回路每一万公里可节省塔材约3600吨，双回路可节省塔材约7000吨。在电网基建项目中一次性使用该产品，整条线路就可以处于免维护状态，节省大量的人力物力。据专家测算，每年一万公里500KV线路可减少检修人员176人，节省检修费用约2688万元；220KV线路可减少检修人员84人，节省检修费用约 1268万元。

二（解决问题）

高强度瓷芯复合伞裙耐污盘形悬式复合绝缘子解决的问题

1、 解决了瓷和玻璃绝缘子的污闪问题

随着经济建设的快速发展，大气及工业环境污染也日益加剧。在自然界的雨、雾、霜、露等潮湿的气象条件下，瓷和玻璃绝缘子表面污秽物中的可溶物质会逐渐溶于水中，在绝缘子的表面会形成一层具有一定导电性的水膜。如果绝缘子脏污比较严重，绝缘子表面又充分受潮，则会出现较强烈的局部放电现象，易导致设备发生污闪事故。

瓷复合绝缘子是在瓷盘表面以及相关界面采用特殊工艺加工，硅橡胶复合外套是采用严密包履热硫化一次成型工艺，保证了产品质量。由于硅橡胶复合外套具有良好的憎水性和憎水性的迁移性，

憎水性效果

因而抗污闪能力强。

2、 解决了普通棒形悬式复合绝缘子的“脆断”问题

据有关资料介绍：有机复合绝缘子的机械损坏中，芯棒的“脆断”在已发生的芯棒断裂事故中占60%，在所有机械事故中占35%。芯棒的“脆断”已成为当前有机复合绝缘子最严重的事故。以500KV线路最为突出，在不到三年的时间里，华东、华中、广东等都有发生，“脆断”产品既有进口的，也有国产的。

瓷复合绝缘子芯棒采用高强瓷，解决了普通棒形悬式复合绝缘子的芯棒“脆断”问题。

3、 解决了复合绝缘子不能用于耐张串的问题

目前，我国复合绝缘子在耐张串上使用不多，主要是出于对复合绝缘子机械强度方面的担心，毕竟我国合成绝缘子的运行经验比国外要少。尤其是在高压线路上出现有机复合绝缘子的断裂事故后，在耐张绝缘子串上使用的部分复合绝缘子又换为瓷或玻璃绝缘子，以保障机械强度稳定可靠。

瓷复合绝缘子所用的高强度瓷盘是由全国著名的盘形悬式瓷绝缘子生产厂家制作提供，采用瓷绝缘子成熟的浇装工艺，采用钢脚、铁帽联接，与瓷绝缘子的联接方式相同，可以象普通瓷绝缘子一样用于耐张串上。

三（产品优点）

高强度瓷芯复合伞裙耐污盘形悬式复合绝缘子的优点

1、 稳定可靠的机械性能。

该绝缘子的端部联接金具（钢脚 、铁帽）全部采用盘形悬式瓷绝缘子的结构，芯盘用高强瓷，从配套件到成品每道工序均严格按照国家及行业标准制作和检验，从而可靠的保证了作用于绝缘子上的力矩的承接和传递。试验结果证明，瓷绝缘子的这一结构优势得到了完整的体现。目前，额定机械破坏负荷为100KN、120KN、160KN、210KN、240KN、300KN六个机械强度等级的产品均已通过“国家绝缘子避雷器质量监督检验中心”的型式试验。

2、 优异的耐污闪性能。

由于硅橡胶复合外套具有良好的憎水性和憎水性的迁移性，因而提高了工频湿闪络电压和抗污闪能力。通过人工污秽闪络电压对比试验，每片瓷复合绝缘子的污秽闪络电压比相同类型规格的瓷绝缘子提高幅度为70%以上，同时该伞形亦有较好的风雨自洁能力，积污速度慢，人工水冲洗和清扫也极为方便，特别是在粉尘类污秽环境中，愈见其优。该绝缘子容易调整外绝缘爬距，可满足重污区运行线路对绝缘子串爬电距离的要求。

3、 耐冲击能力强

瓷复合绝缘子表面牢固包履了硅橡胶复合外套，使其具有良好的耐冲击能力。同时由于使瓷件不直接暴露在空气中，从而减少了因环境温差骤变或雷击而导致的瓷件击穿或爆裂的频率，从而大大降低了线路维护费用。

直升机清洗绝缘子

　4、 重量轻，方便运输安装及维护

瓷复合绝缘子重量比同类型的瓷绝缘子减轻了1/3，从而降低了安装劳动强度和铁塔承重压力。它在耐张串上能良好的承受弯距和减缓周期性冲击力对铁塔的破坏。

5、 结构独特合理

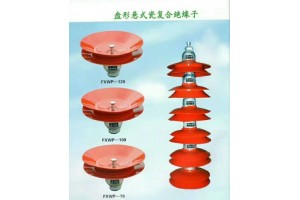

瓷复合绝缘子的外形结构（见附图），铁帽在瓷绝缘子铁帽基础上增加了一个凹型槽，便于本绝缘子进行安装更换时使用工具夹持。绝缘子铁帽和钢脚联接尺寸、结构高度与原瓷绝缘子完全相同，具有良好的互换性。尤其在现运行的线路上，可直接更换本复合绝缘子，无需对原线路弧垂等进行调整，更换极为方便。

四　(盘形悬式瓷(玻璃)复合绝缘子的优越性)：

　　●优异的耐污闪性能——由于硅橡胶外套具有优良的憎水性及憎水迁移性，因而提高了工频湿闪络电压和抗污闪能力。通过人工污秽闪络电压对比试验，每片瓷(玻璃)复合绝缘子的污秽闪络电压比相同类型的瓷绝缘子提高幅度为70％以上。同时该产品伞形设计合理，有很好的风雨自洁能力，积污速度慢，特别是在粉尘类污秽环境中，愈见其优。该绝缘子容易调整外绝缘爬距，可满足重污区运行线路对绝缘子爬电距离的要求。它可以有效地防止输电线路污闪跳闸事故，保证输电线路的安全运行。

　　●稳定可靠的机械性能——该绝缘子的端部联接金具(铁帽、钢脚)均采用盘形瓷绝缘子的结构，内部瓷芯盘采用高强瓷，玻璃芯盘采用钢化玻璃，胶装后强度高，从而可靠的保证了作用于绝缘子上的力矩的承接和传递。试验结果证明，机械性能稳定可靠，完全达到甚至高于瓷绝缘子的水平。

　　●体积小，重量轻，方便运输及维护——此系列产品具备了体积小、重量轻的优点，与瓷绝缘子及玻璃绝缘子相比，使用相同片数的情况下，能减轻1/3的重量。从而降低了安装劳动强度，减少了铁塔的承重压力。在耐张串上能良好的承受弯距和减缓周期性冲击力对铁塔的破坏。

　　●结构独特合理，更换方便——瓷（玻璃）复合绝缘子的外形结构（见附图），铁帽的设计在原瓷绝缘子铁帽的基础上增加了一个凹形槽，便于本绝缘子进行安装更换时使用工具夹持。绝缘子铁帽和钢脚联接尺寸、结构高度与原瓷绝缘子完全相同，可以互换使用，更换极为方便，可直接更换瓷(玻璃)复合绝缘子，无需对原线路塔高、弧垂进行调整，大大减少了检修人员的工作量。

　　●使用时间长，真正实现免维护——瓷（玻璃）复合绝缘子真正实现免维护、免检修。传统的防污闪措施是在瓷绝缘子的表面喷涂RTV防污闪涂料，但喷涂工作费时、费工、费钱、又需长时间断电，且仅3-5年时间就要重新喷涂一次。而瓷(玻璃)复合绝缘子使用寿命可达30年不用更换，不需进行预防性绝缘监测试验，不需周期性计划停电防污清扫，减少了日常维护工作量，减少了线路维护作业中发生意外事故的几率，且能在重污秽地区安全运行。

五（产品关键词）

瓷复合绝缘子  盘形悬式瓷复合绝缘子  耐污盘形悬式复合绝缘子  耐污盘形悬式瓷复合绝缘子   瓷复合绝缘子价格  瓷复合绝缘子型号   瓷复合绝缘子厂家

六（产品型号）

(国标)FXWP-70   FXWP-100   FXWP-120  FXWP-160  FXWP-210  FXWP-240   FXWP-300  FXWP-400   FXWP-420  FXWP-500  FXWP-530  FXWP-550

FXZWP-160  FXZWP-210  FXZWP-240   FXZWP-300     FXZWP-400   FXZWP-420  FXZWP-500  FXZWP-530  FXZWP-550

（国际）FU70BP/146D   FU100BP/146D   FU120BP/155D   FU160BP/155D  FU160BP/155T  FU160BP/155T    FU210BP/170D  FU210BP/170T

        FU300BP/195D  FU300BP/195T    FU400BP/205D  FU400BP/205T

FU420BP/205D  FU420BP/205T  FU530BP/240D  FU530BP/240T  FU550BP/240D  FU550BP/240T

（国标）FXMP-70   FXMP-100  FXMP-120  FXMP—160

(国际) FU70B/146M  FU100B/146M  FU120B/155M  FU160B/155M
