支柱复合绝缘子 FZSW-252/4

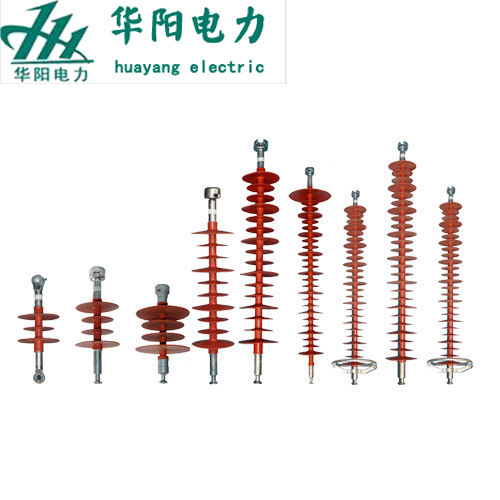

棒形悬式复合绝缘子

基本信息:

棒形悬式复合绝缘子概括(简称复合绝缘子)

支柱复合绝缘子由玻璃纤维环氧树脂引拔棒,硅橡胶伞裙,金具三部分组成。

英文名称:recombination bead

正式名称:合成绝缘子也称复合绝缘子

简名:绝缘子

拼音:bangxing  xuanshi fu he jue yuan zi





发展历史:

棒形悬式复合绝缘子不同类型有不同的作用,结构高度和爬电距离也各不相同,复合绝缘子主要用于输电线路,具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、防震和防脆断性能好,重量轻、安装维护方便,其上下端部的安装尺寸与相应的瓷绝缘子的安装尺寸相同,可以互换使用。



作用特点:

 棒形悬式复合绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横绝缘子容易出现的级连断裂事故,是瓷绝缘子所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。 本品采用整体棒型设计,结构紧凑,质量高、重量是同等级瓷和玻璃绝缘子的1/10,运输安装极为方便。

适用于污秽地区,高机械拉伸负荷,大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60--+200度环境温度下性能稳定;采用的不可击穿型设计,运行中无需测零值。电气性能优越,机械强度高,内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍,是高强度瓷材料的8~10倍,有效提高了安全运行的可靠性。

耐污性能好,抗污性能好,抗污闪强力强,其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫,能在重污秽的去安全运行。

体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧,便于运输和安装。



执行标准:

棒形悬式复合绝缘子型号按JB/T9683-1999(绝缘子产品性寒编制方法)规定进行编制;配置参数执行JB/T5892-1991(高压线路用有机复合绝缘子技术条件)和JB/T8737-1998(高压线路用复合绝缘子使用导则)标准。对以上标准中未明确定义的重要参数及配置方式按GB311.1-1997(高压输变电设备的绝缘配合)GB/T5582-1993(高压电力设备外绝缘污秽等级)的要求修正执行。

使用条件:

     环境温度不高于+40C,不低于-40C;海拔高度不超过1000m(1000M以上可按GB311.1-1997进行修正)电源频率不大于100Hz;机械负荷不大于每种产品的额定值。

型号定义:

      1:  复合绝缘子FXBW4-10/70    F----复合硅橡胶材料;

X----悬挂;

B-----球窝链接方式;

W----大小伞

4------序列号

10-----额定电压(10KV

70------拉力70KN

        2: 复合支柱绝缘子FZSW-10/4  F----复合硅橡胶材料;

ZS----支柱式;

W----大小伞

10-----额定电压(10KV

4------额定弯曲负荷(KN

        3:复合防风偏绝缘子FSP-35/0.4T(AB)Q(D)

                                         F----复合硅橡胶材料;

SP----防风偏;

35-----额定电压(35KV

0.4----额定机械弯曲负荷(KN)

                              上端金具: T-----T形;

A----单孔板形;

B-----双孔板形;

                              下端金具: Q---球头;

                                         D----单耳;

棒形悬式复合绝缘子(型号):

    FXBW4-10/70FXBW4-10/100FXBW4-35/70 FXBW4-35/100FXBW4-66/70 FXBW4-66/100 FXBW4-110/70FXBW4-110/100 FXBW4-110/120FXBW4-220/100FXBW4-220/120 FXBW4-220/160 FXBW4-330/120 FXBW4-330/160FXBW4-550/160 FXBW4-550/210



支柱复合绝缘子(型号):

  FZSW-10/4  FZSW-12.5/4FZSW-20/6 FZSW-20/8 FZSW-20/10 FZSW-24/10FZSW-40.5/4FZSW-40.5/6FZSW-40.5/8FZSW-40.5/10FZSW-40.5/12.5FZSW-35/6FZSW-35/8FZSW-35/10FZSW-35/12.5FZSW-72.5/4FZSW-72.5/6FZSW-72.5/8FZSW-72.5/10FZSW-126/4 FZSW-126/6 FZSW-126/8FZSW-126/10 FZSW-126/12.5FZSW-110/4 FZSW-110/6 FZSW-110/8 FZSW-110/10 FZSW-110/12.5 FZSW-252/4FZSW-252/6FZSW-252/8FZSW-252/10FZSW-252/12.5FZSW-220/4FZSW-220/6FZSW-220/8FZSW-220/10FZSW-220/12.5



复合防风偏绝缘子(型号):

FSP-35/0.4、  FSP-40.5/0.4FSP-66/0.4、  FSP-66/0.8FSP-110/0.4

FSP-110/0.8FSP-126/0.4、  FSP-126/0.8FSP-220/0.8  FSP-252/0.8FSP-330/0.8FSP-380/0.8
