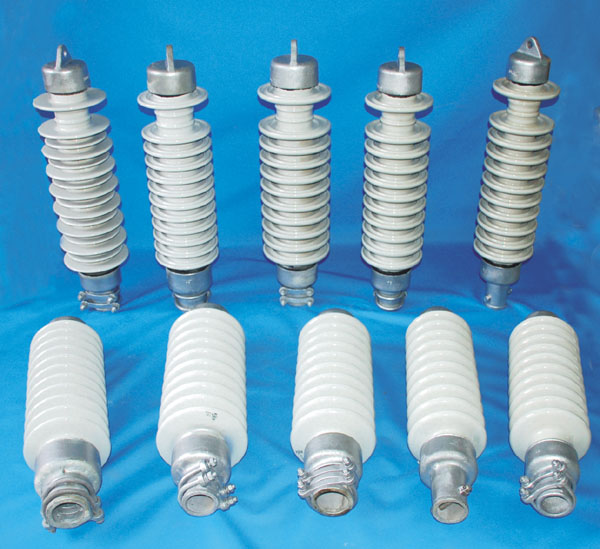

电气化铁路接触网用棒形瓷绝缘子

基本信息：

电气化铁路接触网用棒形瓷绝缘子概括（简称铁路棒形瓷绝缘子）

铁路棒形瓷绝缘子由棒形瓷件，钢帽、钢碗、U形抱箍、压板或销钉、紧固件组成。

英文名称：Railway rod porcelain insulator

正式名称：铁路棒形绝缘子也称铁路棒形瓷绝缘子

简名：绝缘子

拼音：tie lu bangxing ci  jue yuan zi

1. 产品简介;

   电气化铁路接触网用棒形瓷绝缘子（以下简称绝缘子）有七部分组成：棒形瓷件，钢帽、钢碗、U形抱箍、压板或销钉、紧固件组成。棒形瓷件是绝缘子的关键部件，即承受内部绝缘，又承受抗拉抗弯机械负荷等指标。金属附件是绝缘子与使用环境进行连接的部分，也叫连接金具，电气化铁路接触网用棒形瓷绝缘子由棒形瓷件、钢帽和钢碗用不低于525号硅酸盐水泥、瓷砂或石英砂胶合剂胶装而成。钢帽及钢脚与胶合剂接触表面薄涂一层缓冲层。钢脚顶部有弹性衬垫。瓷件表面一般上白釉。根据需求也可以上棕釉或蓝灰釉。钢帽、钢碗、U形抱箍、压板或销钉、紧固件表面全部热镀锌。并具有适度的、与结构相一致的机械强度。为了保证研制的绝缘子能符合电气化铁路实际使用要求，参照最新发布的TB/T3199.2-2008(电气化铁路接触网用绝缘子)标准，确定绝缘子应满足的工作条件：

   -----------用于工频25KV交流电气化铁路

   -----------环境温度：-40C---+40C；海拔4000m以下

   -----------污秽条件：适用严重污秽区



2. 绝缘子型号含义：

   例如：电气化铁路接触网用棒形瓷绝缘子

   QBN（J,S,G）---25/8(12,16,20)

   QB---电气化铁路碗臂用棒式绝缘子

   N----耐污型；

   J-----绝缘加强（公称爬电距离1400mm）

   G----绝缘高度加强（公称爬电距离160mm）

   S----双重绝缘（单绝缘不表示）

   25-----额定电压（25KV）

   8，12,16,20-----机械弯扭曲强度，分别是8KN，12KN,16KN,20KN;

   电气化铁路接触网用棒形瓷绝缘子(型号)：

       （1）单绝缘：QBN-25/8、QBN-25/12、QBN-25/16、QBN-25/20、

          QBJ-25/8、QBJ-25/12、QBJ-25/16、QBJ-25/20、

          QBG-25/8、QBG-25/12、QBG-25/16、QBG-25/20、

        （2）双绝缘：QBSN-25/8、QBSN-25/12、QBSN-25/16、QBSN-25/20、

                     QBSJ-25/8、QBSJ-25/12、QBSJ-25/16、QBSJ-25/20、

                     QBSG-25/8、QBSG-25/12、QBSG-25/16、QBSG-25/20、

    电气化铁路接触网用棒形悬式瓷绝缘子(型号)：

                   PXN5-25/70QE
