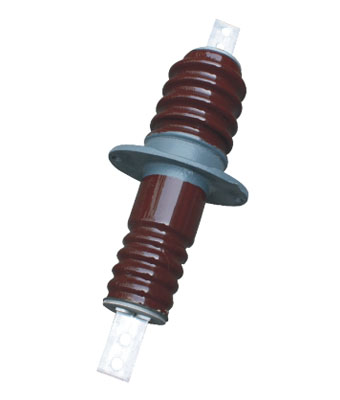

电站 用高压穿墙管CWWL-20/2000






高压穿墙套管

基本信息:

高压穿墙套管概括(简称穿墙套管

高压穿墙套管又叫做穿墙管,防水套管,墙体预埋管,防水套管分为刚性防水套管和柔性防水套管。电力上用于导电用的叫交流穿墙套管,从材质可分为干式电容型交流穿墙套管和瓷绝缘交流穿墙套管,简称分别为硅橡胶套管和瓷套管。

英文名称:Wall bushing

正式名称:高压穿墙套管也称穿墙套管

简名:穿墙套管

拼音:chuanqiang taoguan





一(简介)

 穿墙套管又叫做穿墙管,防水套管,墙体预埋管,防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S31202S404标准图集制造的。柔性穿墙防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性穿墙防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水,而柔性穿墙防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。

不管是柔性穿墙防水套管还是刚性穿墙防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件,常用于建筑、化工、钢铁、自来水、污水处理等单位。

管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时,应随土建一齐安装。原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性穿墙套管。

二(高压穿墙套管)

 高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中,作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度为-40+40,不适用在足以降低套管性能的条件下,以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40,但不超过+60时,套管的工作电流建议按环境温度每增高1,额定电流负荷降低1.8%。当套管环境温度低于-40以及符合GB 12944.151条中规定的最高允许发热温度的情况下使用时,允许其工作电流长期过载。建议按环境温度每降低1,额定电流负荷增加0.5%,但增加值不应大于额定电流的20%

套管按使用场所可分为户内普通型、户外一户内普通型、户外一户内耐污型、户外~户内高原型、户外一户内高原耐污型五种类型

户内普通型一般适用于安装地点海拔不超过1000m户内地区。

户外一户内普通型一般适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区。

户外一户内耐污型适用于安装地点海拔不超过1000m,对于严重和特重污区用35kV套管,可选用63kV油纸电容式穿墙套管。

户外一户内高原型适用于安装地点海拔3000m以下地区。

户外一户内高原耐污型适用于安装地点海拔3000m以下污秽地区。

套管按所使用导体材料又可分为铝导体、铜导体及不带导体(母线式)三种类型

三(结构)

 穿墙套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分,瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外,其余均用水泥胶合剂胶装;铜导体采用定心垫圈和螺母固定,铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板,开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。

为了提高套管的起始电晕,对2035kV套管在结构上采用均压措施,将靠近法兰部位的瓷壁及两边的伞()适当加大、加厚,在瓷件焙烧前于瓷套内腔和法兰附近,以及靠近法兰的,第一个伞()上均匀上一层半导体釉,经焙烧后使半导体釉牢固地结合在瓷壁上,并通过接触片使瓷壁短路,大大改善电场分布,防止套管内腔放电,提高滑闪放电电压。

穿墙套管导电部分采用铝导体,节省大量的铜材,降低成本。与母线连接的导电面积增大,克服了铜导杆接触面积小而产生温度过高的缺点。

套管安装法兰分正反两种安装方式,除610kV铜导体管正装外,其余均为反装。

四(穿墙套管的选择)

1、种类和型式选择

根据装设地点可选屋内型和屋外型,根据用途可选择带导体的穿墙套管和不带导体的母

线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。

2、额定电压选择

按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时,320kV屋外穿墙套管应选用高一级电压的产品。对36kV,也可采用提高两级电压的产品。

3、额定电流选择

带导体的穿墙套管,其额定电流不得小于所在回路最大持续工作电流。母线型穿墙套管本身不带导体,没有额定电流选择问题,但应校核窗口允许穿过的母线尺寸。

五(用途及分类)

穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高而导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

六(安装与使用说明)

1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40~+40,海拔不超过1000m之电站及变电所配电装置。

2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。

3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。

4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。





七(关键词)

   穿墙套管  高压穿墙套管  电站用高压穿墙套管  变电用高压穿墙套管  铜导体穿墙套管  铝导体穿墙套管  户内穿墙套管   户外穿墙套管   耐污型穿墙套管  母线穿墙套管  户内母线穿墙套管  户外母线穿墙套管   电气化铁路穿墙套管   铁路用穿墙套管  电力穿墙套管  耐污型户外穿墙套管  耐污型户内穿墙套管

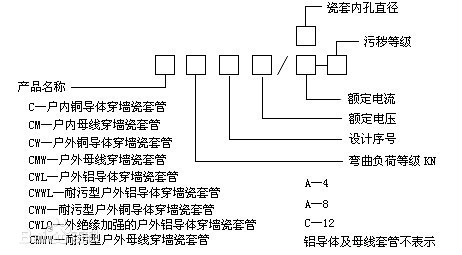

八(型号分类)

  电站用穿墙套管:

CL-6/250  CL-6/400  CL-6/630    CL-10/250  CL-10/400  CL-10/630

CWL-10/250   CWL-10/400    CWL-10/630  CWL-10/1000  CWL-10/1600  CWL-10/2000   CWL-10/2400  CWL-10/3150

CWL-20/250    CWL-20/400   CWL20/630  CWL-20/1000  CWL-20/1600  CWL-20/2000   CWL-20/2400  CWL-20/3150

CWL-35/250    CWL-35/400    CWL-35/630  CWL-35/1000  CWL-35/1600  CWL-35/2000    CWL-35/2400   CWL-35/3150

CWL- 24/250    CWL-24/400    CWL-24/630  CWL-24/1000  CWL-24/1600  CWL-24/2000    CWL-24/2400  CWL-24/3150

CWL- 40.5/250  CWL-40.5/400   CWL-40.5/630  CWL-40.5/1000  CWL-40.5/1600  CWL-40.5/2000   CWL-40.5/2400  CWL-40.5/3150



CWWL-10/250   CWWL-10/400   CWWL-10/630   CWWL-10/1000  CWWL-10/1600  CWWL-10/2000  CWWL-10/2400  CWWL-10/3150  CWWL-20/250   CWWL-20/400   CWWL-20/630    CWWL-20/1000  CWWL-20/1600  CWWL-20/2000  CWWL-24/2400   CWWL-20/3150  CWWL-20/4000

CWWL-35/250  CWWL-35/400  CWWL-35/630  CWWL-35/1000  CWWL-35/1600  CWWL-35/2000   CWWL-24/2400  CWWL-34/3150  CWWL-35/4000

 CWWL-24/250  CWWL-24/400  CWWL-24/630  CWWL-24/1000  CWWL-24/1600  CWWL-24/2000  CWWL-24/2400   CWWL-24/3150  CWWL-24/4000

 CWWL-40.5/250  CWWL-40.5/400  CWWL-40.5/630  CWWL-40.5/1000  CWWL-40.5/1600  CWWL-40.5/2000  CWWL-24/2400  CWWL-40.5/3150  CWWL-40.5/4000



C-6/250  C-6/400  C-6/630    C-10/250  C-10/400  C-10/630

CW-10/250   CW-10/400    CW-10/630  CW-10/1000  CW-10/1600  CW-10/2000   CW-10/2400  CW-10/3150

CW-20/250    CW-20/400   CW20/630  CW-20/1000  CW-20/1600  CW-20/2000   CW-20/2400  CW-20/3150

CW-35/250    CW-35/400    CW-35/630  CW-35/1000  CW-35/1600  CW-35/2000    CW-35/2400   CW-35/3150

CW- 24/250    CW-24/400    CW-24/630  CW-24/1000  CW-24/1600  CW-24/2000    CW-24/2400  CW-24/3150

CW- 40.5/250  CW-40.5/400   CW-40.5/630  CW-40.5/1000  CW-40.5/1600  CW-40.5/2000   CW-40.5/2400  CW-40.5/3150



CWW-10/250   CWW-10/400   CWW-10/630   CWW-10/1000  CWW-10/1600  CWW-10/2000  CWW-10/2400  CWW-10/3150  CWW-20/250   CWW-20/400   CWW-20/630    CWW-20/1000  CWW-20/1600  CWW-20/2000  CWW-20/2400   CWW-20/3150  CWW-20/4000

CWW-35/250  CWW-35/400  CWW-35/630  CWW-35/1000  CWW-35/1600  CWW-35/2000   CWW-35/2400  CWW-34/3150  CWW-35/4000

CWW-24/250  CWW-24/400  CWW-24/630  CWW-24/1000  CWW-24/1600  CWW-24/2000  CWW-24/2400   CWW-24/3150  CWW-24/4000

CWW-40.5/250  CWW-40.5/400  CWW-40.5/630  CWW-40.5/1000  CWW-40.5/1600  CWW-40.5/2000  CWW-40.5/2400  CWW-40.5/3150  CWW-40.5/4000

CWWB-10/250   CWWB-10/400   CWWB-10/630   CWWB-10/1000  CWWB-10/1600  CWWB-10/2000  CWWB-10/2400  CWWB-10/3150  CWWB-20/250   CWWB-20/400   CWWB-20/630    CWWB-20/1000  CWWB-20/1600  CWWB-20/2000  CWWB-20/2400   CWWB-20/3150  CWWB-20/4000

CWWB-35/250  CWWB-35/400  CWWB-35/630  CWWB-35/1000  CWWB-35/1600  CWWB-35/2000   CWWB-35/2400  CWWB-34/3150  CWWB-35/4000

CWWB-24/250  CWWB-24/400  CWWB-24/630  CWWB-24/1000  CWWB-24/1600  CWWB-24/2000  CWWB-24/2400   CWWB-24/3150  CWWB-24/4000

CWWB-40.5/250  CWWB-40.5/400  CWWB-40.5/630  CWWB-40.5/1000  CWWB-40.5/1600  CWWB-40.5/2000  CWWB-40.5/2400  CWWB-40.5/3150  CWWB-40.5/4000



母线用穿墙套管:

CMW-10/250   CMW-10/400    CMW-10/630  CMW-10/1000  CMW-10/1600  CMW-10/2000   CMW-10/2400  CMW-10/3150

CMW-20/250   CMW-20/400    CMW-20/630  CMW-20/1000  CMW-20/1600  CMW-20/2000   CMW-20/2400  CMW-20/3150

CMW-35/250   CMW-35/400    CMW-35/630  CMW-35/1000  CMW-35/1600  CMW-35/2000   CMW-35/2400  CMW-35/3150

电气化铁路用穿墙套管:

CWL-35/630    CWL-35/800    CWL-35/1000   CWL-35/1250

CWL-35/1600   CWL-35/2000   CWL-35/2500

CWJL-35/630    CWJL-35/800    CWJL-35/1000   CWJL-35/1250

CWJL-35/1600   CWJL-35/2000   CWJL-35/2500

CWGL-35/630    CWGL-35/800    CWGL-35/1000   CWGL-35/1250

CWGL-35/1600   CWGL-35/2000   CWGL-35/2500



CW-35/630    CW-35/800    CW-35/1000   CW-35/1250

CW-35/1600   CW-35/2000   CW-35/2500

CWJ-35/630    CWJ-35/800    CWJ-35/1000   CWJ-35/1250

CWJ-35/1600   CWJ-35/2000   CWJ-35/2500

CWG-35/630    CWG-35/800    CWG-35/1000   CWG-35/1250

CWG-35/1600   CWG-35/2000   CWG-35/2500

CMWW-10/250   CMWW-10/400   CMWW-10/630   CMWW-10/1000  CMWW-10/1600  CMWW-10/2000  CMWW-10/2400  CMWW-10/3150  CMWW-20/250   CMWW-20/400   CMWW-20/630    CMWW-20/1000  CMWW-20/1600  CMWW-20/2000  CMWW-20/2400   CMWW-20/3150  CMWW-20/4000

CMWW-35/250  CMWW-35/400  CMWW-35/630  CMWW-35/1000  CMWW-35/1600  CMWW-35/2000   CMWW-35/2400  CMWW-34/3150  CMWW-35/4000

CMWW-24/250  CMWW-24/400  CMWW-24/630  CMWW-24/1000  CMMWW-24/1600  CMWW-24/2000  CMWW-24/2400   CMWW-24/3150  CMWW-24/4000

CMWW-40.5/250  CMWW-40.5/400  CMWW-40.5/630  CMWW-40.5/1000  CMWW-40.5/1600  CMWW-40.5/2000  CMWW-40.5/2400  CWW-40.5/3150  CMWW-40.5/4000
