瓷绝缘子（国际IEC）

基本信息：

陶瓷绝缘子概括（简称瓷绝缘子）

用来支持导线并使其绝缘的器件称为绝缘子。瓷绝缘子由陶瓷件，钢帽，钢脚三部分组成。

英文名称：Ceramic insulator

正式名称：瓷瓶绝缘子也称瓷绝缘子

简名：绝缘子

1. 用途及分类

   高压线路盘形悬式绝缘子（以下简称绝缘子）供高压架空输变电线路中的绝缘和固定用。一般组装成绝缘子串用于不同电压等级线路上。绝缘子按其使用环境和地区，分普通型和耐污型两类。普通型绝缘子适用于一般地区，如适当增加绝缘子片数可提高污闪性能。耐污型绝缘子按其伞形结构分为钟罩型、双层伞型、三层伞形三种，耐污型绝缘子适用于工业粉尘、化工、盐碱、沿海及多雾地区，不同结构型式耐污绝缘子的最佳使用范围，需通过试预运行后总结确定。

   2    结构简介

           悬式绝缘子由瓷件、钢帽和钢脚用不低于525号硅酸盐水泥、瓷砂或石英砂胶合剂胶装而成。钢帽及钢脚与胶合剂接触表面薄涂一层缓冲层。钢脚顶部有弹性衬垫。瓷件表面一般上白釉。根据需求也可以上棕釉或蓝灰釉。钢帽、钢脚表面全部热镀锌。球型连接结构的推拉式弹性锁紧销有W型和R型两种形式，均用铜材和不锈钢制成，弹性及防腐性好，拆装方便。槽型连接的圆柱销和驼背型开口销，前者表面热镀锌，后者用钢材制造。上述弹性锁紧销。圆样销等零件均与产品成套供应。

       普通型绝缘子瓷件伞裙的棱与棱之间留有较大间距，特别是XP-70和X-4.5型绝缘子，棱槽宽，清扫方便，钢脚球头一般均伸出瓷裙外有利于带电作业。

       双层伞、三层伞耐污绝缘子爬距大，伞形开放，裙内光滑无棱，积灰速率低，风雨自洁性能好，钟罩型耐污悬式绝缘子，吸收了欧、美和日本防雾型绝缘子的结构特点，利用伞内外受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好，经过多次人工污秽和自然污秽试验结果证明，其污闪电压比同级普通绝缘子可提高20-50%。

    同一强度等级的普通型和耐污型绝缘子采用相同的球窝连接尺寸，可保证更换。

2. 技术标准

         普通盘形悬式绝缘子按国标GB1001（盘形悬式绝缘子技术条件）和GB7253（盘形悬式绝缘子串元件尺寸与特性）制造。

         耐污盘形悬式绝缘子按国标GB1001（盘形悬式绝缘子技术条件）和ZBK50008（高压线路盘形悬式瓷绝缘子）制造。

         上述两类盘形悬式绝缘子其试验标准按  IEC  刊物383.

         美标盘形悬式绝缘子按美标  XC/JC-1003（出口用美标线路盘形悬式绝缘子）。ANSI C29.2试验技术标准按美标 ANSI  C29.1,并符合厂订技术条件。

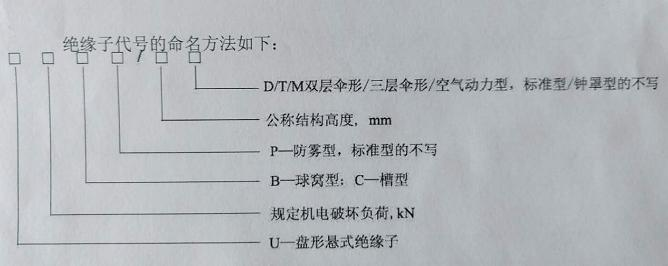

   例：

1. U70B/146 ：U---悬式、70KN；B—球窝型连接，标准型；146---结构高度146mm



2. U120BP/146D ：U---悬式、120KN；B—球窝型连接，标准型；P---防污型；146---结构高度146mm；D----（瓷）双层伞形，（玻璃）钟罩型。



3. U160BP/170DT：U---悬式、160KN；B—球窝型连接，标准型；P---防污型；170---结构高度170mm；T----（瓷）三层伞形，（玻璃）双伞型。



4. U120BP/146M ：U---悬式、120KN；B—球窝型连接，标准型；P---防污型；146---结构高度146mm；M----（瓷）（玻璃）空气动力形。



   U70C(N)：地线绝缘子  U---悬式、70KN；C—槽型连接；N---耐张型。

   瓷瓶绝缘子(国际标准型号)：

   U70B、U100B、U120B 、U160B 、U210B、U240B 、U300B 、U420B、 U500B。

   瓷瓶绝缘子(国际防污型号)：

   U70BP、U100BP、U120BP 、U160BP 、U210BP、U240BP 、U300BP 、U420BP、U500BP。

   瓷瓶绝缘子(国际防污型号)：

   U70BLP、U100BLP、U120BLP 、U160BLP 、U210BLP、U240BLP 、U300BLP 、U420BLP、U500BLP。

   瓷瓶绝缘子（国际认证标准型号）：

   U70B/146D、U100B/146D、U120B/146D 、U160B/155D、U210B/170D、U240B/170D、U300B/195D 、U420B/205D、U500B/240D.

   瓷瓶绝缘子（国际认证防污型号）：

   U70BP/146、U100BP/146、U120BP/146 、U160BP/155、U210BP/170、U240BP/170、U300BP/195、U420BP/205、U500BP/240、U70BP/146D、U100BP/146D、U120BP/146D 、U160BP/155D、U210BP/170D、U240BP/170D、U300BP/195D 、U420BP/205D、U500BP/240D.

   U70BLP/146D、U100BLP/146D、U120BLP/146D 、U160BLP/155D 、U210BLP/170D、U240BLP/170D、U300BLP/195D 、   U420BLP/205D、    U500BLP/240D.

   瓷瓶绝缘子（国际认证空气动力型号）：

   U70BP/146M、U100BP/146M、U120BP/146M 、U160BP/155M、U210BP/170M、U240BP/170M、U300BP/195M、U420BP/205M、U500BP/240M、

   瓷瓶绝缘子（国际认证地线型号）：

   U70C、U70CN、 U70C/210、U70CN/210、U100C、U100CN、
