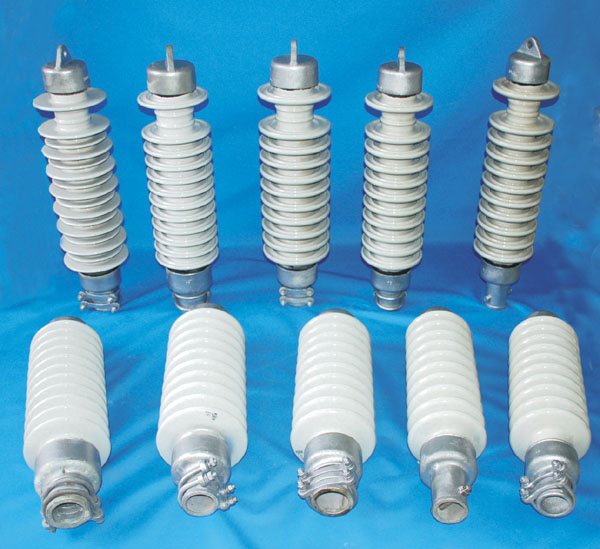

气化铁路接触网用棒形瓷绝缘子QBSG27.5/20






气化铁路接触网用棒形瓷绝缘子

基本信息:

电气化铁路接触网用棒形瓷绝缘子概括(简称铁路棒形瓷绝缘子)

铁路棒形瓷绝缘子棒形瓷件钢帽、钢碗、U形抱箍、压板或销钉紧固件组成。

英文名称:Railway rod porcelain insulator

正式名称:铁路棒形绝缘子也称铁路棒形瓷绝缘子

简名:绝缘子

拼音:tie lu bangxing ci  jue yuan zi



  1. 产品简介;

    电气化铁路接触网用棒形瓷绝缘子(以下简称绝缘子)有七部分组成:棒形瓷件钢帽、钢碗、U形抱箍、压板或销钉、紧固件组成。棒形瓷件是绝缘子的关键部件,即承受内部绝缘,又承受抗拉抗弯机械负荷等指标。金属附件是绝缘子与使用环境进行连接的部分,也叫连接金具,电气化铁路接触网用棒形瓷绝缘子由棒形瓷件、钢帽和钢碗用不低于525号硅酸盐水泥、瓷砂或石英砂胶合剂胶装而成。钢帽及钢脚与胶合剂接触表面薄涂一层缓冲层。钢脚顶部有弹性衬垫。瓷件表面一般上白釉。根据需求也可以上棕釉或蓝灰釉。钢帽、钢碗、U形抱箍、压板或销钉、紧固件表面全部热镀锌。并具有适度的、与结构相一致的机械强度。为了保证研制的绝缘子能符合电气化铁路实际使用要求,参照最新发布的TB/T3199.2-2008(电气化铁路接触网用绝缘子)标准,确定绝缘子应满足的工作条件:

    -----------用于工频25KV交流电气化铁路

    -----------环境温度:-40C---+40C;海拔4000m以下

    -----------污秽条件:适用严重污秽区



  2. 绝缘子型号含义:

    例如:电气化铁路接触网用棒形瓷绝缘子

    QBNJ,S,G---25/8(12,16,20)

    QB---电气化铁路碗臂用棒式绝缘子

    N----耐污型;

    J-----绝缘加强(公称爬电距离1400mm

    G----绝缘高度加强(公称爬电距离160mm

    S----双重绝缘(单绝缘不表示)

    25-----额定电压(25KV

    812,16,20-----机械弯扭曲强度,分别是8KN12KN,16KN,20KN;

    电气化铁路接触网用棒形瓷绝缘子(型号)

        1)单绝缘:QBN-25/8QBN-25/12QBN-25/16QBN-25/20

           QBJ-25/8QBJ-25/12QBJ-25/16QBJ-25/20

           QBG-25/8QBG-25/12QBG-25/16QBG-25/20



    QBN-27.5/8QBN-27.5/12QBN-27.5/16QBN-27.5/20

           QBJ-27.5/8QBJ-27.5/12QBJ-27.5/16QBJ-27.5/20

           QBG-27.5/8QBG-27.5/12QBG-27.5/16QBG-27.5/20



    QBN27.5/8QBN27.5/12QBN27.5/16QBN27.5/20

           QBJ27.5/8QBJ27.5/12QBJ27.5/16QBJ27.5/20

           QBG27.5/8QBG27.5/12QBG27.5/16QBG27.5/20





         2)双绝缘:QBSN-25/8QBSN-25/12QBSN-25/16QBSN-25/20

                      QBSJ-25/8QBSJ-25/12QBSJ-25/16QBSJ-25/20

                      QBSG-25/8QBSG-25/12QBSG-25/16QBSG-25/20



    QBSN-27.5/8QBSN-27.5/12QBSN-27.5/16QBSN-27.5/20

    QBSJ-27.5/8QBSJ-27.5/12QBSJ-27.5/16QBSJ-27.5/20

    QBSG-27.5/8QBSG-27.5/12QBSG-27.5/16QBSG-27.5/20





    QBSN27.5/8QBSN27.5/12QBSN27.5/16QBSN27.5/20

    QBSJ27.5/8QBSJ27.5/12QBSJ27.5/16QBSJ27.5/20

    QBSG27.5/8QBSG27.5/12QBSG27.5/16QBSG27.5/20



     电气化铁路接触网用棒形悬式瓷绝缘子(型号)

                    PXN5-25/70QE
