电气化铁路接触网用复合绝缘子

基本信息：

电气化铁路接触网用复合绝缘子概括（简称铁路复合绝缘子）

支柱复合绝缘子由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成。

英文名称：Railway composite insulator

正式名称：铁路复合绝缘子也称铁路合成绝缘子

简名：绝缘子

拼音：tie lu fu he jue yuan zi

1. 产品简介

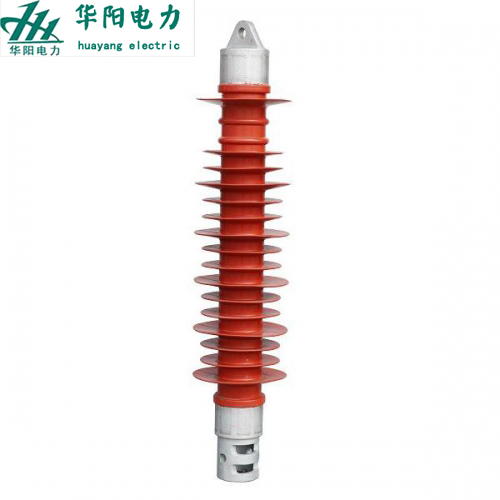

   电气化铁路接触网用复合绝缘子（以下简称绝缘子）有三部分组成：芯棒、外绝缘及金属附件。芯棒是绝缘子的关键部件，即承受内部绝缘，又承受抗拉抗弯机械负荷等指标。金属附件是绝缘子与使用环境进行连接的部分，也叫连接金具，囊与芯棒通过多种特种结构联接，并具有适度的、与结构相一致的机械强度。为了保证研制的绝缘子能符合电气化铁路实际使用要求，参照最新发布的TB/T3199.2-2008(电气化铁路接触网用绝缘子 第2部分：棒形复合绝缘子)标准，确定绝缘子应满足的工作条件：

   -----------用于工频25KV交流电气化铁路

   -----------环境温度：-40C---+40C；海拔4000m以下

   -----------污秽条件：适用严重污秽区

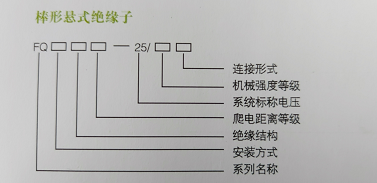

2. 绝缘子符号及型号含义



   例如：

   电气化铁路用绝缘子FQXSJ-25/100(120,160)QT(QH,HH)

            F-----复合硅橡胶材料;   Q----接触网用；   X---悬挂；

            J-----绝缘加强型 （公称爬电距离1400mm）

            G-----绝缘高度加强型(公称爬电距离1600mm)

            S------双绝缘（单绝缘不表示）

            25-----额定电压（25KV）

            100，120,160-----机械拉伸强度，分别是100KN,120KN,160KN.

            QT-----上球窝下双耳环连接

            QH-----上球窝下单耳环连接

            HH------上单耳环下单耳环连接

   电气化铁路棒形悬式复合绝缘子（型号）：

1. 单绝缘：

        FQX-25/100QT、 FQX-25/100QH、FQX-25/100HH、                   FQX-25/120QT、 FQX-25/120QH、FQX-25/120HH、FQX-25/160QT、 FQX-25/160QH、FQX-25/160HH、FQXJ-25/100QT、  FQXJ-25/100QH、FQXJ-25/100HH、FQXJ-25/120QT、  FQXJ-25/120QH、FQXJ-25/120HH、FQXJ-25/160QT、   FQXJ-25/160QH、 FQXJ-25/160HH、 FQXG-25/100QT、   FQXG-25/100QH、 FQXG-25/100HH、 FQXG-25/120QT、   FQXG-25/120QH、 FQXG-25/120HH、 FQXG-25/160QT、    FQXG-25/160QH、 FQXG-25/160HH、

2. 双绝缘：

                FQXS-100QT、      FQXS-100QH、      FQXS-100HH、

                FQXS-120QT、      FQXS-120QH、      FQXS-120HH、

                FQXS-160QT、      FQXS-160QH、      FQXS-160HH、

             FQXSJ-100QT、      FQXSJ-100QH、      FQXSJ-100HH、

             FQXSJ-120QT、      FQXSJ-120QH、      FQXSJ-120HH、

             FQXSJ-160QT、      FQXSJ-160QH、      FQXSJ-160HH、

   FQXSG-100QT、      FQXSG-100QH、      FQXSG-100HH、

   FQXSG-120QT、      FQXSG-120QH、      FQXSG-120HH、

   FQXSG-160QT、      FQXSG-160QH、      FQXSG-160HH、

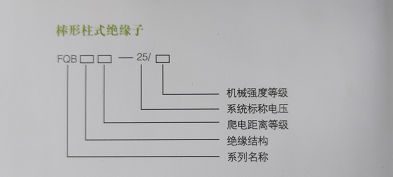

    例如：

   电气化铁路用碗臂绝缘子FQBS(J,G) -25/8(12,16)

            F-----复合硅橡胶材料;   Q----接触网用；   QB---碗臂支撑；

            S----双绝缘（单绝缘不表示）

            J-----绝缘加强型 （公称爬电距离1400mm）

            G-----绝缘高度加强型(公称爬电距离1600mm)

            S------双绝缘（单绝缘不表示）

            25-----额定电压（25KV）

            8,12,16-----机械抗弯强度，分别是8KN,12KN,16KN.



   棒形碗臂复合绝缘子（型号）：

   (1)单绝缘：FQB-25/8、FQB-25/12、FQB-25/16、FQBJ-25/8、FQBJ-25/12、FQBJ-25/16、FQBG-25/8、FQBG-25/12、FQBG-25/16、

   (2)双绝缘：FQBS-25/8、FQBS-25/12、FQBS-25/16、FQBSJ-25/8、FQBSJ-25/12、FQBSJ-25/16、FQBSG-25/8、FQBSG-25/12、FQBSG-25/16、

   棒形腕臂复合绝缘子(160km/h及以下)

   FQB27.5/8-1400; FQB27.5/8-1600; FQBS27.5/8-1400; FQBS27.5/8-1600; FQB27.5/12-1400; FQB27.5/12-1600;

   FQBS27.5/12-1400; FQBS27.5/12-1600; FQB27.5/16-1400;

   FQB27.5/16-1600; FQBS27.5/16-1400; FQBS27.5/16-1600;

   棒形腕臂复合绝缘子（200~250km/h）

   FQB27.5/12-1400; FQB27.5/12-1600; FQB27.5/16-1400;

   FQB27.5/16-1600

   棒形腕臂复合绝缘子（300~350km/h）

   FQB27.5/112-1400; FQB27.5/12-1600; FQB27.5/16-1400

   FQB27.5/16-1600

   棒形悬式复合绝缘子(160km/h及以下）

   棒形悬式耐张复合绝缘子：

   FQX27.5/120-1400; FQX27.5/120-1600; FQXS27.5/120-1400;

   FQXS27.5/120-1600; FQX27.5/160-1400; FQX27.5/160-1600;

   FQXS27.5/160-1400; FQXS27.5/160-1600

   棒形悬式定位复合绝缘子

   FQD27.5/120-1400; FQD27.5/120-1600; FQDS27.5/120-1400

   FQDS27.5/120-1600

   棒形悬式耐张复合绝缘子（200~250km/h）

   FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

   FQX27.5/160-1600

   棒形悬式耐张复合绝缘子（300~350km/h ）

   FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

   FQX27.5/160-1600;



   棒形支柱复合绝缘子

   FQZ27.5/16-1600
