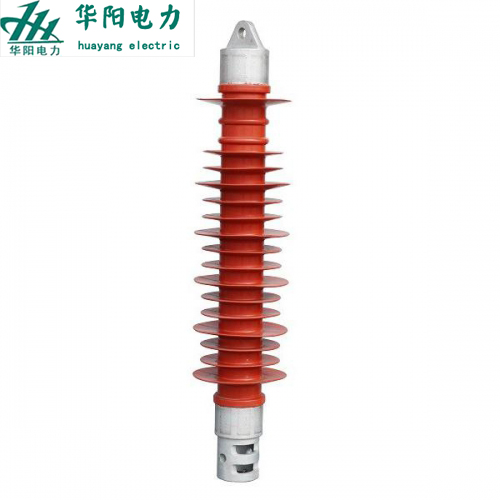

电气化铁路棒形悬式复合绝缘子FQXSJ-27.5/120QH






电气化铁路接触网用复合绝缘子

基本信息:

电气化铁路接触网用复合绝缘子概括(简称铁路复合绝缘子)

支柱复合绝缘子由玻璃纤维环氧树脂引拔棒,硅橡胶伞裙,金具三部分组成。

英文名称:Railway composite insulator

正式名称:铁路复合绝缘子也称铁路合成绝缘子

简名:绝缘子

拼音:tie lu fu he jue yuan zi



  1. 产品简介

    电气化铁路接触网用复合绝缘子(以下简称绝缘子)有三部分组成:芯棒、外绝缘及金属附件。芯棒是绝缘子的关键部件,即承受内部绝缘,又承受抗拉抗弯机械负荷等指标。金属附件是绝缘子与使用环境进行连接的部分,也叫连接金具,囊与芯棒通过多种特种结构联接,并具有适度的、与结构相一致的机械强度。为了保证研制的绝缘子能符合电气化铁路实际使用要求,参照最新发布的TB/T3199.2-2008(电气化铁路接触网用绝缘子 第2部分:棒形复合绝缘子)标准,确定绝缘子应满足的工作条件:

    -----------用于工频25KV交流电气化铁路

    -----------环境温度:-40C---+40C;海拔4000m以下

    -----------污秽条件:适用严重污秽区

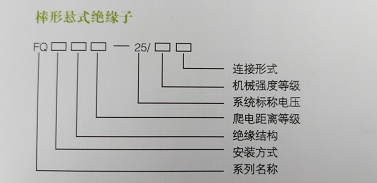

  2. 绝缘子符号及型号含义



    例如:

    电气化铁路用绝缘子FQXSJ-25/100(120,160)QT(QH,HH)

             F-----复合硅橡胶材料;   Q----接触网用;   X---悬挂;

             J-----绝缘加强型 (公称爬电距离1400mm

             G-----绝缘高度加强型(公称爬电距离1600mm)

             S------双绝缘(单绝缘不表示)

             25-----额定电压(25KV

             100120,160-----机械拉伸强度,分别是100KN,120KN,160KN.

             QT-----上球窝下双耳环连接

             QH-----上球窝下单耳环连接

             HH------上单耳环下单耳环连接

    电气化铁路棒形悬式复合绝缘子(型号):

  1. 单绝缘:

         FQX-25/100QTFQX-25/100QHFQX-25/100HH、                   FQX-25/120QTFQX-25/120QHFQX-25/120HHFQX-25/160QTFQX-25/160QHFQX-25/160HHFQXJ-25/100QT、  FQXJ-25/100QHFQXJ-25/100HHFQXJ-25/120QT、  FQXJ-25/120QHFQXJ-25/120HHFQXJ-25/160QT、   FQXJ-25/160QHFQXJ-25/160HHFQXG-25/100QT、   FQXG-25/100QHFQXG-25/100HHFQXG-25/120QT、   FQXG-25/120QHFQXG-25/120HHFQXG-25/160QT、    FQXG-25/160QHFQXG-25/160HH

  2. 双绝缘:

                 FQXS-100QT、      FQXS-100QH、      FQXS-100HH

                 FQXS-120QT、      FQXS-120QH、      FQXS-120HH

                 FQXS-160QT、      FQXS-160QH、      FQXS-160HH

              FQXSJ-100QT、      FQXSJ-100QH、      FQXSJ-100HH

              FQXSJ-120QT、      FQXSJ-120QH、      FQXSJ-120HH

              FQXSJ-160QT、      FQXSJ-160QH、      FQXSJ-160HH

    FQXSG-100QT、      FQXSG-100QH、      FQXSG-100HH

    FQXSG-120QT、      FQXSG-120QH、      FQXSG-120HH

    FQXSG-160QT、      FQXSG-160QH、      FQXSG-160HH

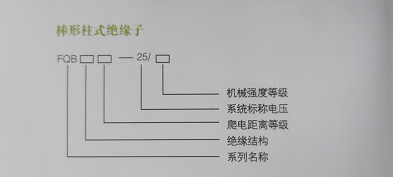

     例如:

    电气化铁路用碗臂绝缘子FQBS(J,G) -25/8(12,16)

             F-----复合硅橡胶材料;   Q----接触网用;   QB---碗臂支撑;

             S----双绝缘(单绝缘不表示)

             J-----绝缘加强型 (公称爬电距离1400mm

             G-----绝缘高度加强型(公称爬电距离1600mm)

             S------双绝缘(单绝缘不表示)

             25-----额定电压(25KV

             8,12,16-----机械抗弯强度,分别是8KN,12KN,16KN.



    棒形碗臂复合绝缘子(型号):

    (1)单绝缘:FQB-25/8FQB-25/12FQB-25/16FQBJ-25/8FQBJ-25/12FQBJ-25/16FQBG-25/8FQBG-25/12FQBG-25/16

    (2)双绝缘:FQBS-25/8FQBS-25/12FQBS-25/16FQBSJ-25/8FQBSJ-25/12FQBSJ-25/16FQBSG-25/8FQBSG-25/12FQBSG-25/16

    棒形腕臂复合绝缘子(160km/h及以下)

    FQB27.5/8-1400; FQB27.5/8-1600; FQBS27.5/8-1400; FQBS27.5/8-1600; FQB27.5/12-1400; FQB27.5/12-1600;

    FQBS27.5/12-1400; FQBS27.5/12-1600; FQB27.5/16-1400;

    FQB27.5/16-1600; FQBS27.5/16-1400; FQBS27.5/16-1600;

    棒形腕臂复合绝缘子(200~250km/h

    FQB27.5/12-1400; FQB27.5/12-1600; FQB27.5/16-1400;

    FQB27.5/16-1600

    棒形腕臂复合绝缘子(300~350km/h

    FQB27.5/112-1400; FQB27.5/12-1600; FQB27.5/16-1400

    FQB27.5/16-1600

    棒形悬式复合绝缘子(160km/h及以下)

    棒形悬式耐张复合绝缘子:

    FQX27.5/120-1400; FQX27.5/120-1600; FQXS27.5/120-1400;

    FQXS27.5/120-1600; FQX27.5/160-1400; FQX27.5/160-1600;

    FQXS27.5/160-1400; FQXS27.5/160-1600

    棒形悬式定位复合绝缘子

    FQD27.5/120-1400; FQD27.5/120-1600; FQDS27.5/120-1400

    FQDS27.5/120-1600

    棒形悬式耐张复合绝缘子(200~250km/h

    FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

    FQX27.5/160-1600

    棒形悬式耐张复合绝缘子(300~350km/h

    FQX27.5/120-1400; FQX27.5/120-1600; FQX27.5/160-1400;

    FQX27.5/160-1600;



    棒形支柱复合绝缘子

    FQZ27.5/16-1600
