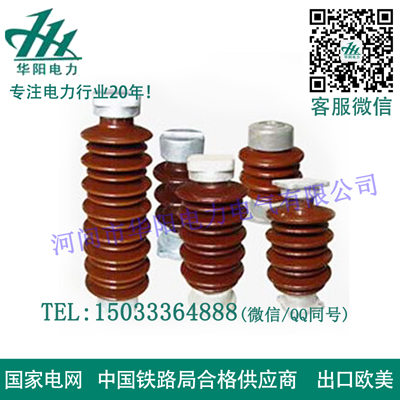

支柱绝缘子




户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。
(1)外胶装支柱瓷绝缘子:是生产的户内空心隔板支柱绝缘子,其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上,称为外胶
装结构。上金属附件是圆形的,下金属附件有圆形、椭圆形和方形的三种型式。瓷件表面上一般有很少的几个棱 ,以提高冲击和工频闪络电压,靠近上
附件的棱对提高冲击闪络电压有较大的意义。为了减少热应力以及调节瓷件制造上的高度差别,附件和瓷件之间垫有衬垫。
(2)户内内胶装支柱瓷绝缘子:针对外胶装绝缘子的缺点,为了减小绝缘子外形尺寸,特别是高度尺寸,发展了户内内胶装绝缘子系列。为了充分利用绝
缘件高度,上、下金属附件均借胶合剂胶装入瓷件的上、下孔内,衬垫是为了缓和热应力或作为- -个隔层的。内胶装绝缘子的优越性不仅是绝缘子本身的尺
寸、质里和金属材料消耗比外胶装系列咸少许多,它使所配套的电器和配电装置(如隔离开关、成套电装置等)尺寸和质里减小,并节省了电力设
备所占空间。目前它使用在7. 2- 24kV级。
(3)联合胶装支柱瓷绝缘子:这种绝缘子由于上附件内胶装,从而缩短了绝缘子高度,同时由于下附件外胶装,可以有效地发挥瓷体的机械强度,缩小了
瓷件直径。此外,这种绝缘子制作也简单。
户外支柱绝缘子按结构分,有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。
分户外针式支柱绝缘子与(线路)针式绝缘子相似,区别在于前者头部胶装了金属帽,通过帽上的螺纹孔和一-定的金具固定所支持的带电导体,而后者一般
靠瓷件头部的顶槽或侧槽直接绑扎导线。针式支柱绝缘子电压等级一般到40. 5kV,更高电压等级时由几个元件串接成绝缘子柱使用。
户外棒形支柱绝缘子,我国20世纪60年代初期开始生产,70年代以来大量生产了棒形支柱绝缘子以代替针式支柱绝缘子。这种绝缘子与线路柱式绝缘子以
及瓷横担绝缘子相似同属型绝缘子,使用中不击穿、不老化,运行维护简单。棒形支柱绝缘子元件电压等级一般到16kV, 更高电压等级时亦串接成柱使用。
棒形支柱绝缘子也称实心支柱绝缘子,它属于圆柱形支柱绝缘子。
